Pramoniniai LED šviestuvai

PAKABINAMI LED ŠVIESTUVAI » MODULINIAI LED PROŽEKTORIAI » LUBINIAI LED ŠVIESTUVAI

Produkcija » Pramoniniai LED šviestuvai/Pakabinami LED šviestuvai/Moduliniai LED šviestuvai

Pramoniniai LED šviestuvai efektyviai pakeičia metalo halogenidų ir natrio garų šviestuvus. Puikiai tinka didelių teritorijų, aikštelių, logistikos centrų, gamybos bei prekybos centrų patalpų apšvietimui. Tai puikus pasirinkimas norintiems gero patalpų apšviestumo ir mažų elektros sąnaudų. Mūsų gaminami pramoniniai LED šviestuvai yra skirti aukštų (nuo 4 m. iki 15 m.) patalpų apšvietimui. Jiems yra taikomi griežti kokybės bei patikimumo reikalavimai, suteikiama likutinio šviesos intensyvumo garantija, atitinkanti LM70 ir LM80 standartus. Pramoniniai LED šviestuvai gaminami Lietuvoje ir CE sertifikuoti Elektrotechninių gaminių sertifikavimo centro (www.egsc.lt).

PANAUDOJIMAS

Gamybinių patalpų apšvietimas, darbo patalpų apšvietimas, sandėliavimo patalpų apšvietimas, parduotuvių bei prekybos centrų apšvietimas, dirbtuvių apšvietimas, krovimo rampų apšvietimas, degalinių apšvietimas, kitų patalpų apšvietimas.

3D MODELIS

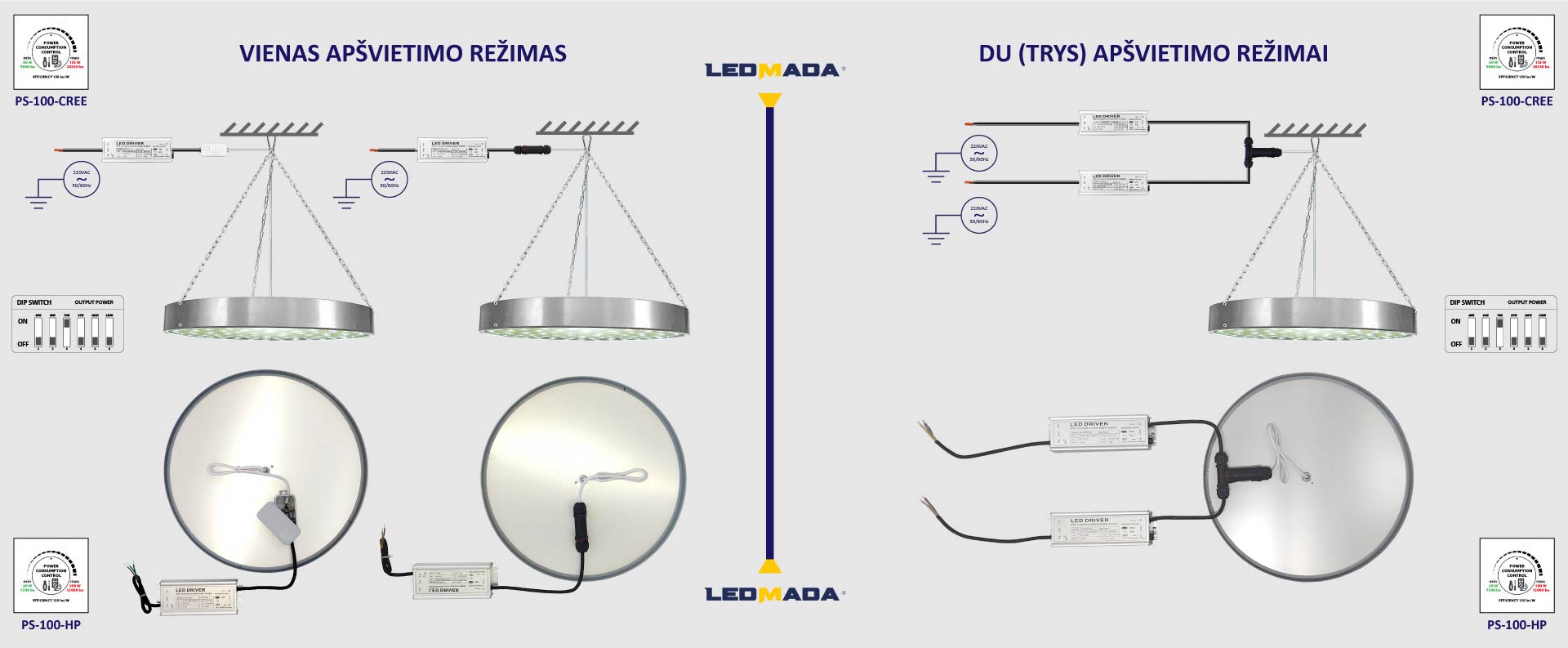

PAKABINAMI LED ŠVIESTUVAI

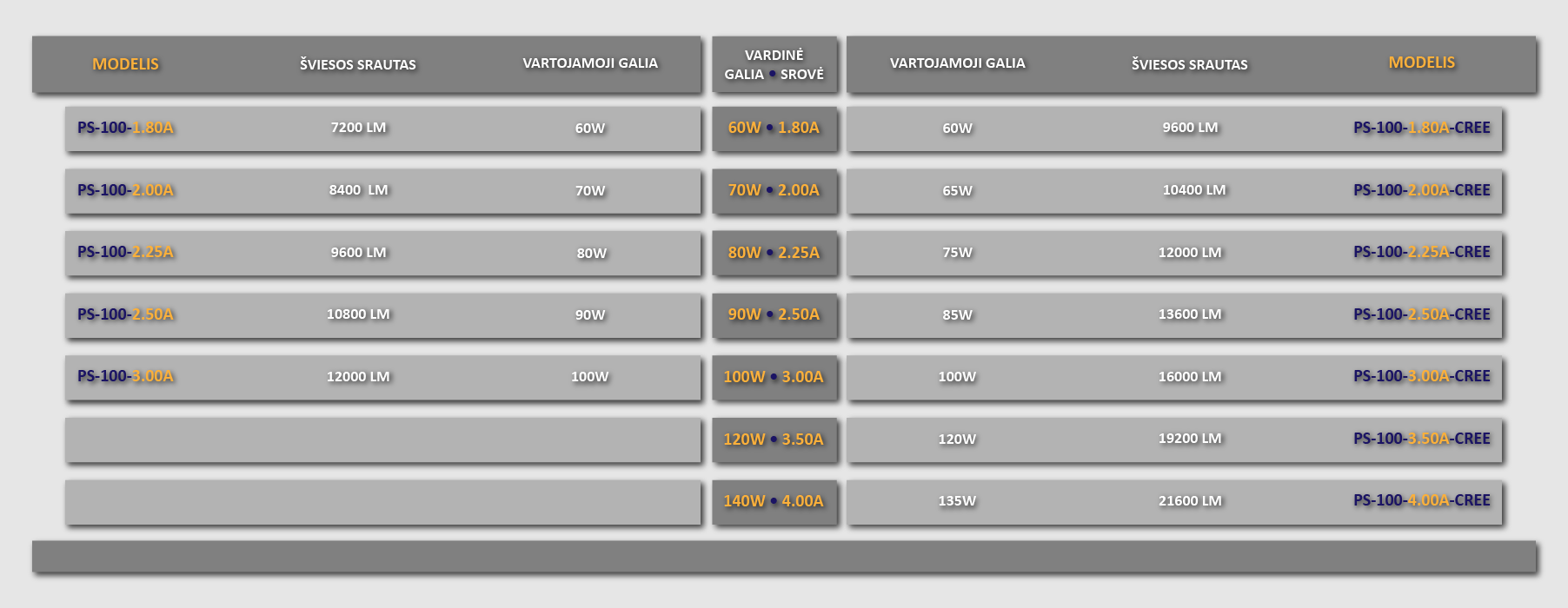

PS-100-CREE MODELIAI

LED CREE XLamp XT-E 1-5W 150 lm/W Ra70
100W 140W 160W

Matmenys                   ∅410mm × h45mm × w2,8kg

LED modelis              CREE XLamp XT-E White S3 Ra70

Spalva, CCT               4000K÷4200K

                                        5000K÷5200K

                                        6000K÷6200K

Sklaidos kampas       60º  ·  90º

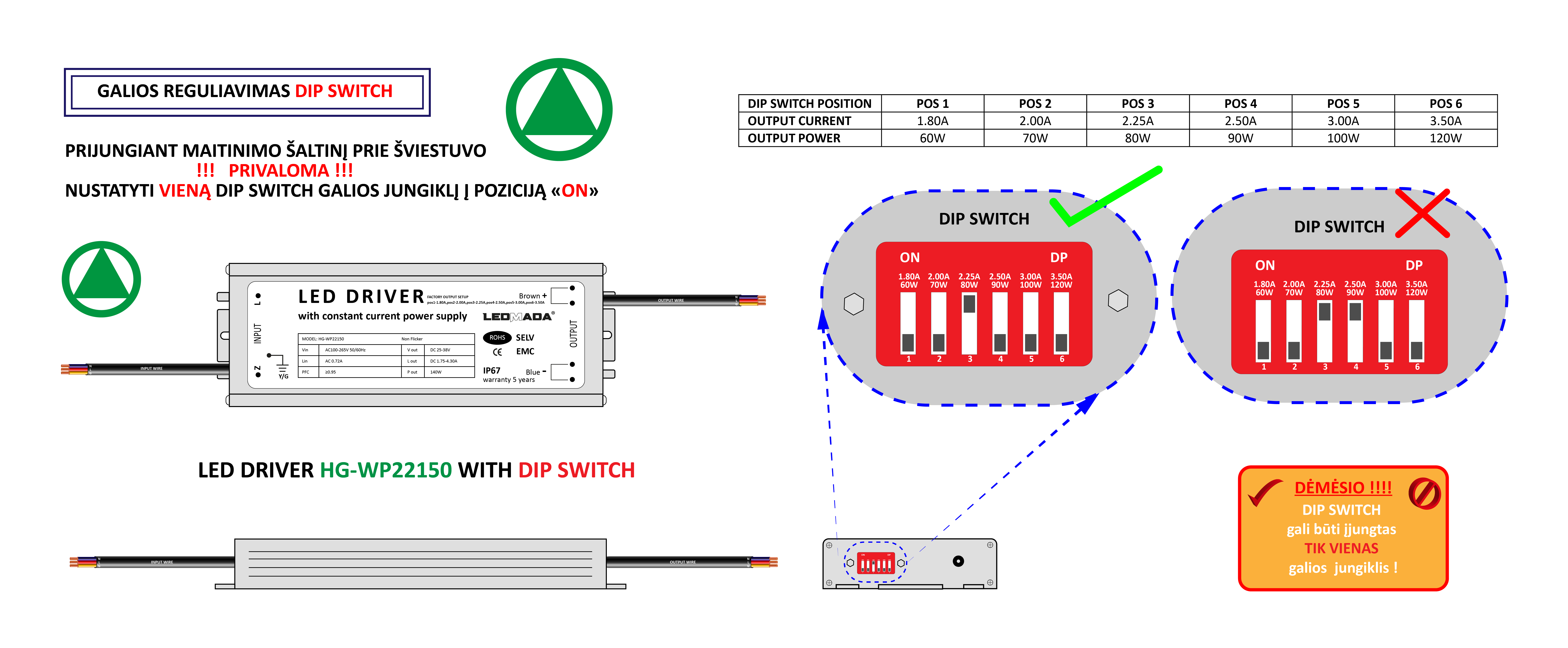

Maitinimas                  LED DRIVER HG-WP22100

                                        DC 3A/25V~40V

Galia                             100W (0.097 kW)

Garantija                     60 mėnesių (LM80)

Apsauga                      IP54 CE

Matmenys                  ∅410mm × h45mm × w2,8kg

LED modelis             CREE XLamp XT-E White S3 Ra70

Spalva, CCT              4000K÷4200K

                                       5000K÷5200K

                                       6000K÷6200K

Sklaidos kampas       60º  ·  90º

Maitinimas                 LED DRIVER HG-WP22150

                                       DC 3,5A/25V~40V

Galia                            140W (0.116 kW)

Garantija                    60 mėnesių (LM80)

Apsauga                      IP54 CE

Matmenys                 ∅410mm × h45mm × w2,8kg

LED modelis            CREE XLamp XT-E White S3 Ra70

Spalva, CCT             4000K÷4200K

                                      5000K÷5200K

                                      6000K÷6200K

Sklaidos kampas      60º  ·  90º

Maitinimas                LED DRIVER HG-WP22180

                                      DC 4A/25V~40V

Galia                           160W (0.138 kW)

Garantija                   60 mėnesių (LM70)

Apsauga                     IP54 CE

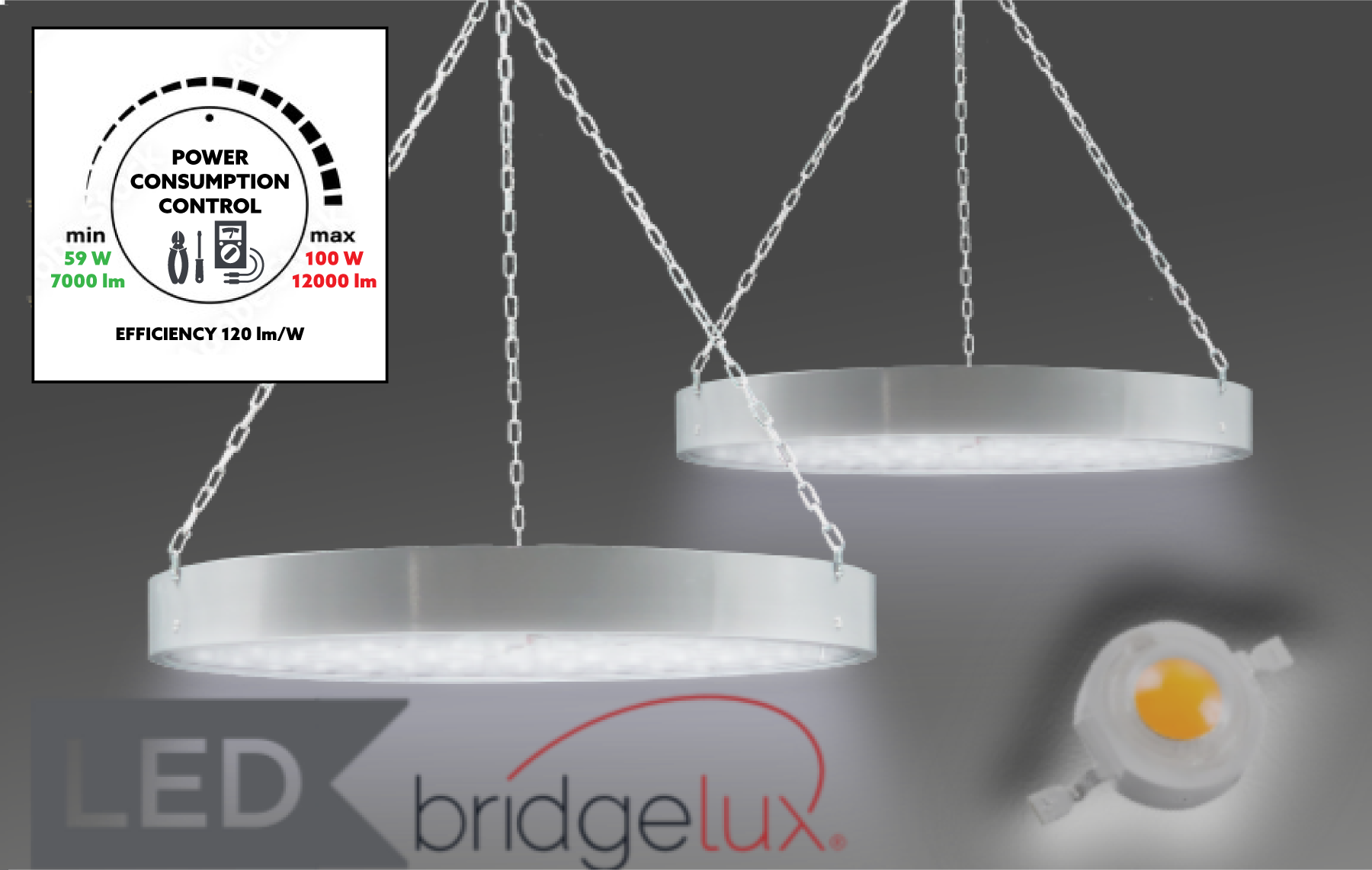

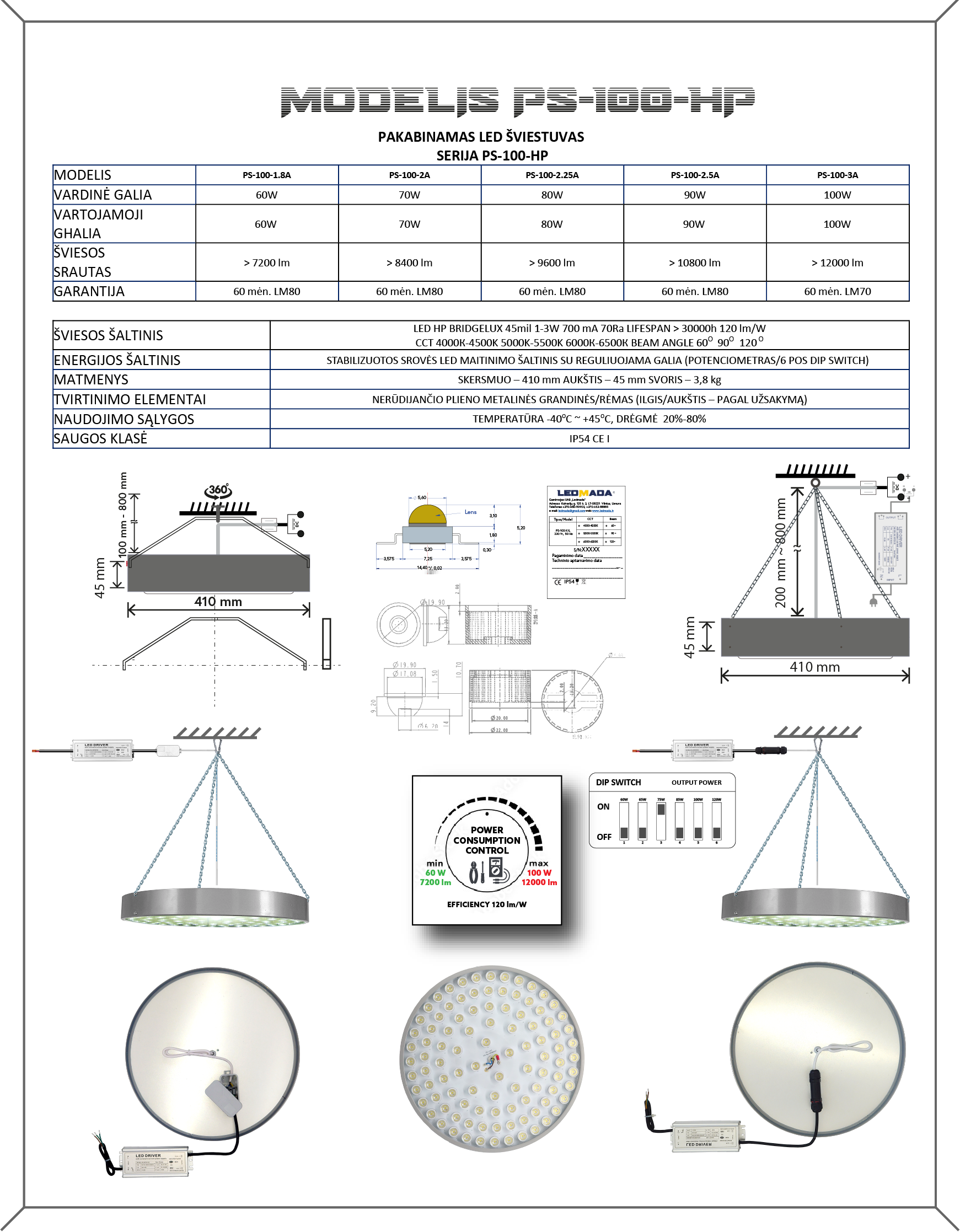

PS-100 MODELIAI

LED HP Bridgelux 1-3W 120 lm/W Ra70
70W 90W 100W

Matmenys                 ∅410mm × h45mm × w2,8kg

LED modelis             HP Bridgelux 1-3W Ra70

Spalva, CCT              4000K÷4500K

                                       5000K÷5500K

                                       6000K÷6500K

Sklaidos kampas      60º  ·  90º  ·  120º

Maitinimas                 LED DRIVER HG-WP2270

                                       DC 2A/25V~40V

Galia                            70W (0.070 kW)

Garantija                    60 mėnesių (LM80)

Apsauga                      IP54 CE

Matmenys                  ∅410mm × h45mm × w2,8kg

LED modelis              HP Bridgelux 1-3W Ra70

Spalva, CCT               4000K÷4500K

                                        5000K÷5500K

                                        6000K÷6500K

Sklaidos kampas       60º  ·  90º  ·  120º

Maitinimas                  LED DRIVER HG-WP2290

                                        DC 2.5A/25V~40V

Galia                             90W (0.089 kW)

Garantija                     60 mėnesių (LM80)

Apsauga                       IP54 CE

Matmenys                  ∅410mm × h45mm × w2,8kg

LED modelis             HP Bridgelux 1-3W Ra70

Spalva, CCT              4000K÷4500K

                                       5000K÷5500K

                                       6000K÷6500K

Sklaidos kampas       60º  ·  90º  ·  120º

Maitinimas                  LED DRIVER HG-WP22100

                                       DC 3A/25V~40V

Galia                            100W (0.099 kW)

Garantija                    60 mėnesių (LM70)

Apsauga                      IP54 CE

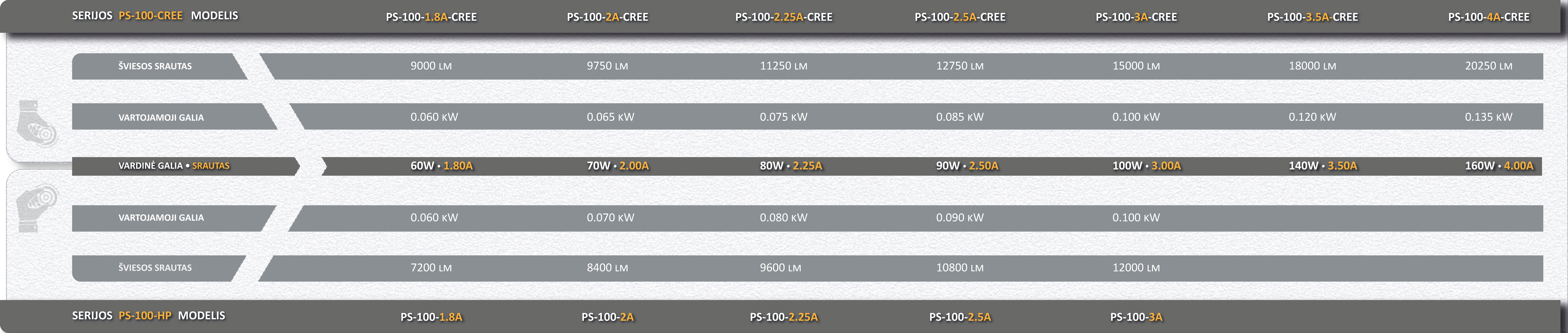

PS-100 MODELIAI

LED HP Bridgelux 1-3W 120 lm/W Ra70
70W   90W   100W

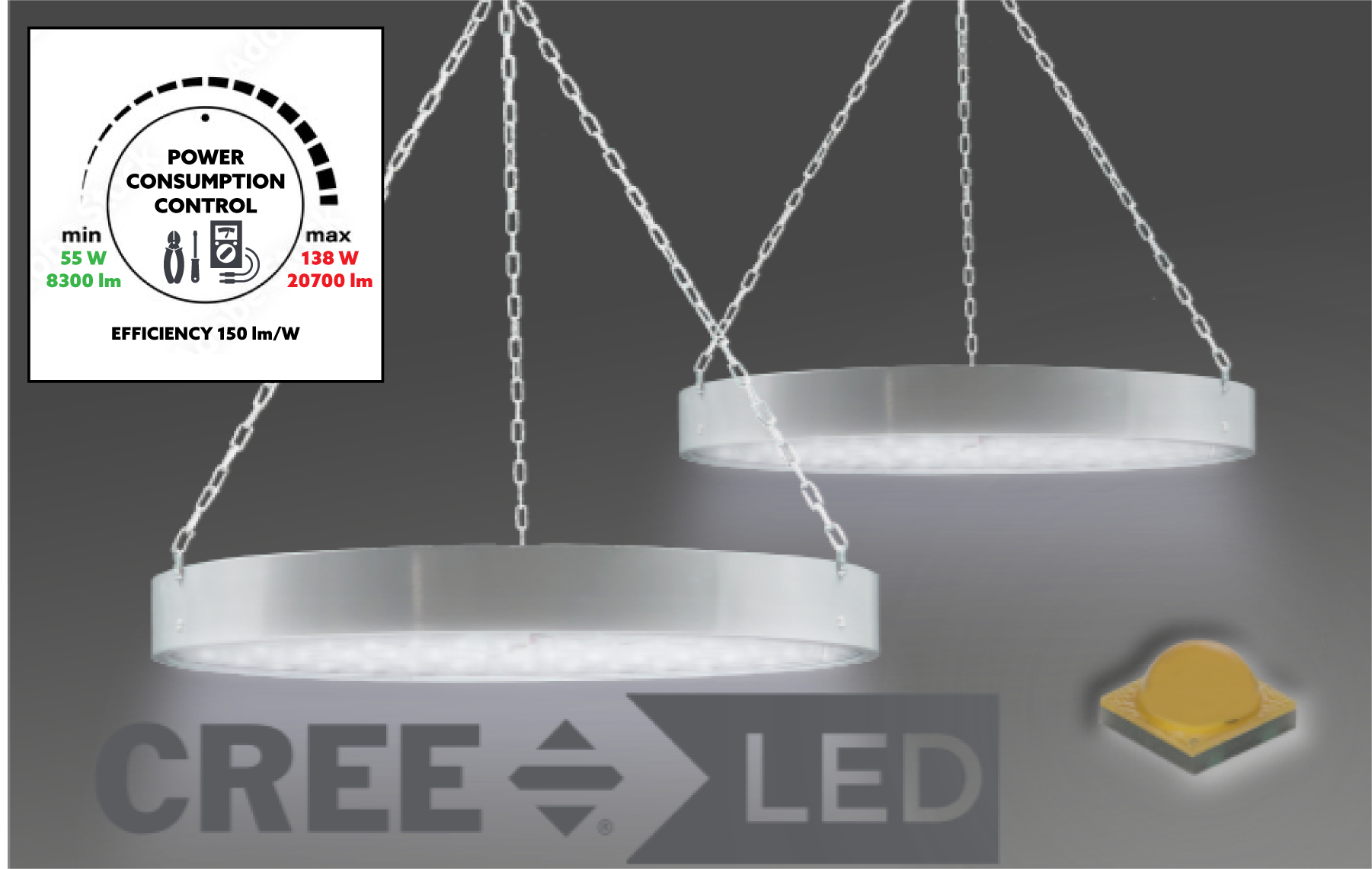

PS-100-CREE MODELIAI

LED CREE XLamp XT-E White S3 150 lm/W Ra70
100W   140W   160W

Matmenys ∅410mm  ×  h45mm  ×  w2,8kg
LED modelis HP Bridgelux 1-3W Ra70
Spalva, CCT 4000K÷4500K · 5000K÷5500K · 6000K÷6500K
Sklaidos kampas 60º  ·  90º  ·  120º
Maitinimas LED DRIVER HG-WP2270 DC 2A/25V~40V
Galia (vartojamoji) 70W (0.070 kW)
Garantija 60 mėnesių (LM80)
Apsauga IP54 CE

Matmenys ∅410mm  ×  h45mm  ×  w2,8kg
LED modelis HP Bridgelux 1-3W Ra70
Spalva, CCT 4000K÷4500K · 5000K÷5500K · 6000K÷6500K
Sklaidos kampas 60º  ·  90º  ·  120º
Maitinimas LED DRIVER HG-WP2290 DC 2,5A/25V~40V
Galia (vartojamoji) 90W (0.089 kW)
Garantija 60 mėnesių (LM80)
Apsauga IP54 CE

Matmenys ∅410mm  ×  h45mm  ×  w2,8kg
LED modelis HP Bridgelux 1-3W Ra70
Spalva, CCT 4000K÷4500K · 5000K÷5500K · 6000K÷6500K
Sklaidos kampas 60º  ·  90º  ·  120º
Maitinimas LED DRIVER HG-WP22100 DC 3A/25V~40V
Galia (vartojamoji) 100W (0.099 kW)
Garantija 60 mėnesių (LM70)
Apsauga IP54 CE

Matmenys ∅410mm  ×  h45mm  ×  w2,8kg
LED modelis CREE XLamp XT-E White S3 Ra70
Spalva, CCT 4000K÷4200K · 5000K÷5200K · 6000K÷6200K
Sklaidos kampas 60º  ·  90º
Maitinimas LED DRIVER HG-WP22100 DC 3A/25V~40V
Galia (vartojamoji) 100W (0.097 kW)
Garantija 60 mėnesių (LM80)
Apsauga IP54 CE

Matmenys ∅410mm  ×  h45mm  ×  w2,8kg
LED modelis CREE XLamp XT-E White S3 Ra70
Spalva, CCT 4000K÷4200K · 5000K÷5200K · 6000K÷6200K
Sklaidos kampas 60º  ·  90º
Maitinimas LED DRIVER HG-WP22150 DC 3,5A/25V~40V
Galia (vartojamoji) 140W (0.116 kW)
Garantija 60 mėnesių (LM80)
Apsauga IP54 CE

Matmenys ∅410mm  ×  h45mm  ×  w2,8kg
LED modelis CREE XLamp XT-E White S3 Ra70
Spalva, CCT 4000K÷4200K · 5000K÷5200K · 6000K÷6200K
Sklaidos kampas 60º  ·  90º
Maitinimas LED DRIVER HG-WP22180 DC 4A/25V~40V
Galia (vartojamoji) 160W (0.138 kW)
Garantija 60 mėnesių (LM70)
Apsauga IP54 CE

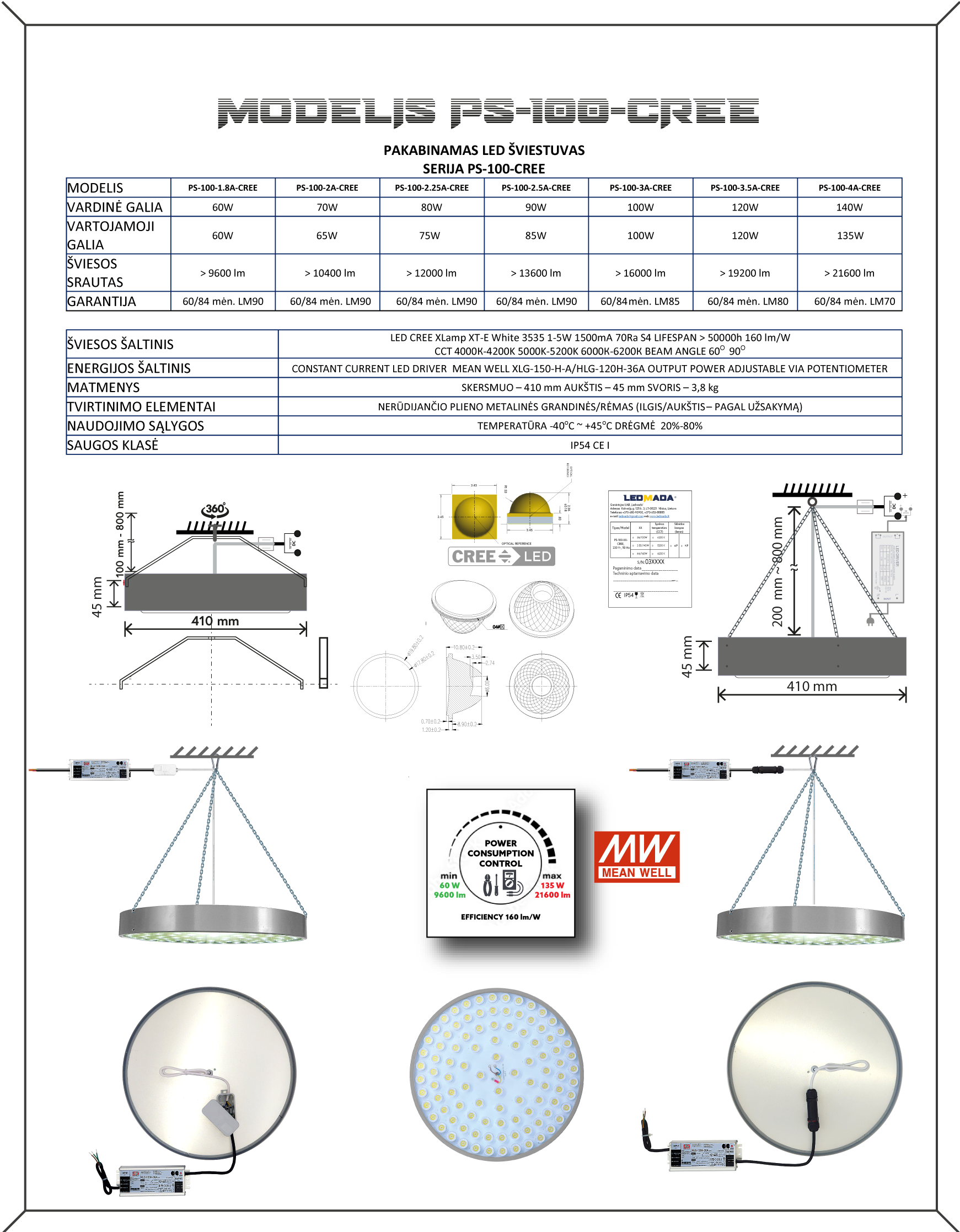

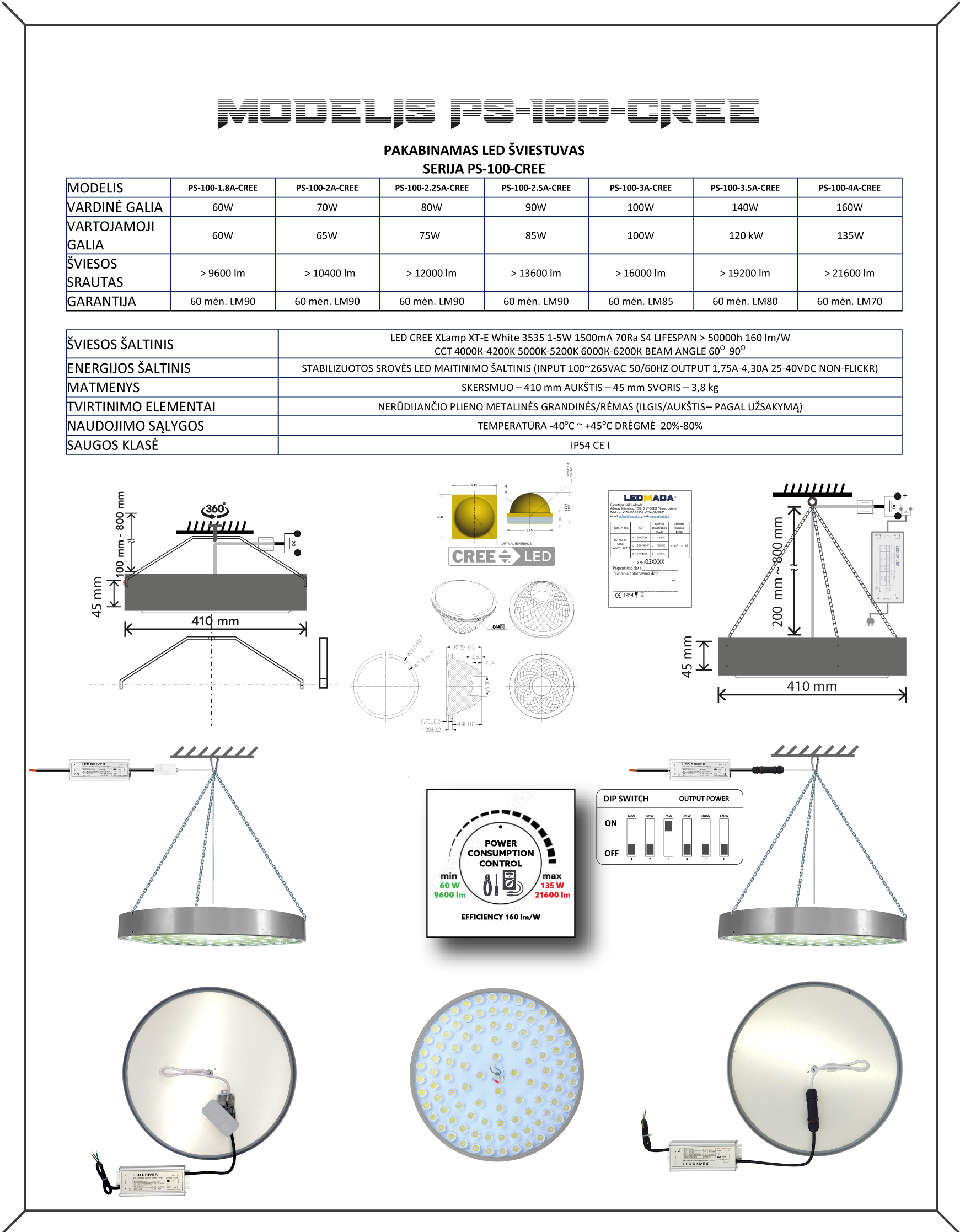

TECHNINĖ DOKUMENTACIJA

ŠVIESOS SRAUTO DEGRADACIJOS DUOMENYS

ŠVIESOS SRAUTO INTENSYVUMO DUOMENYS

ŠVIESOS SRAUTO PASISKIRSTYMO DUOMENYS

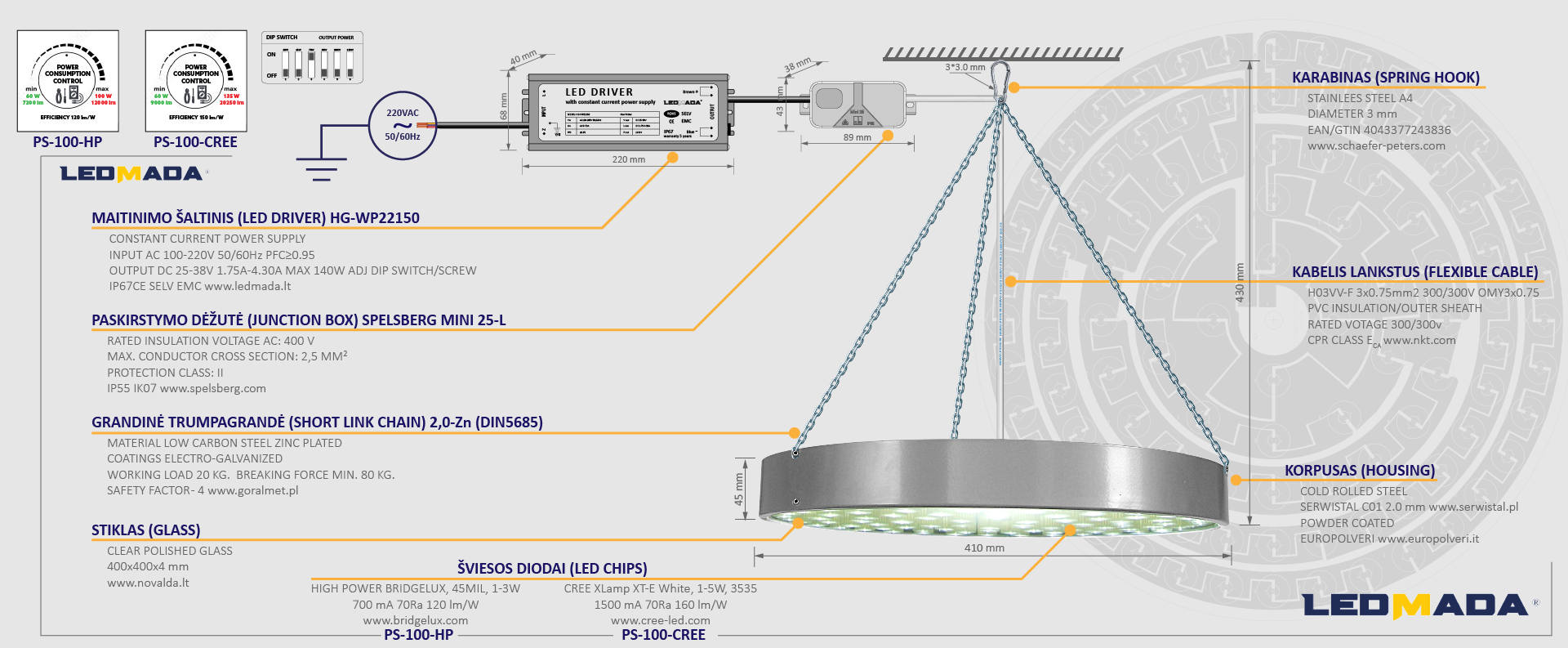

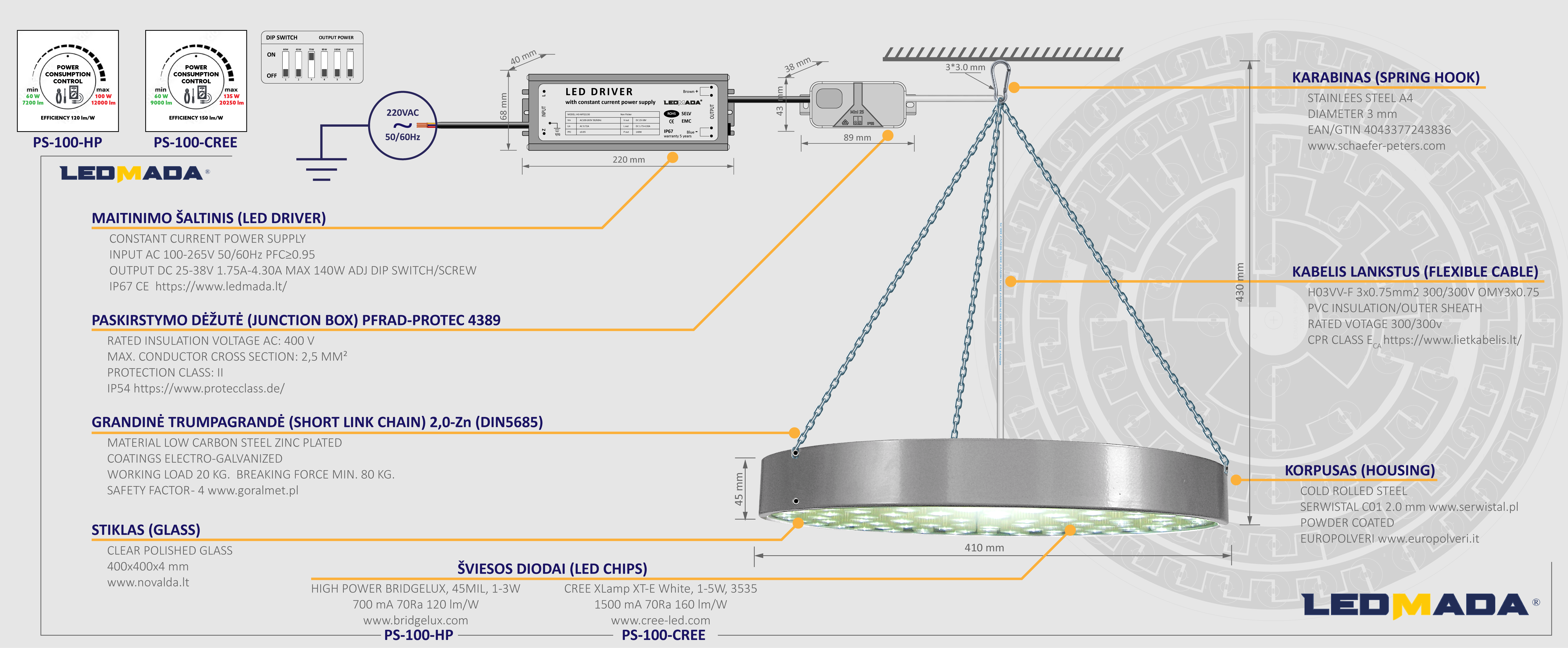

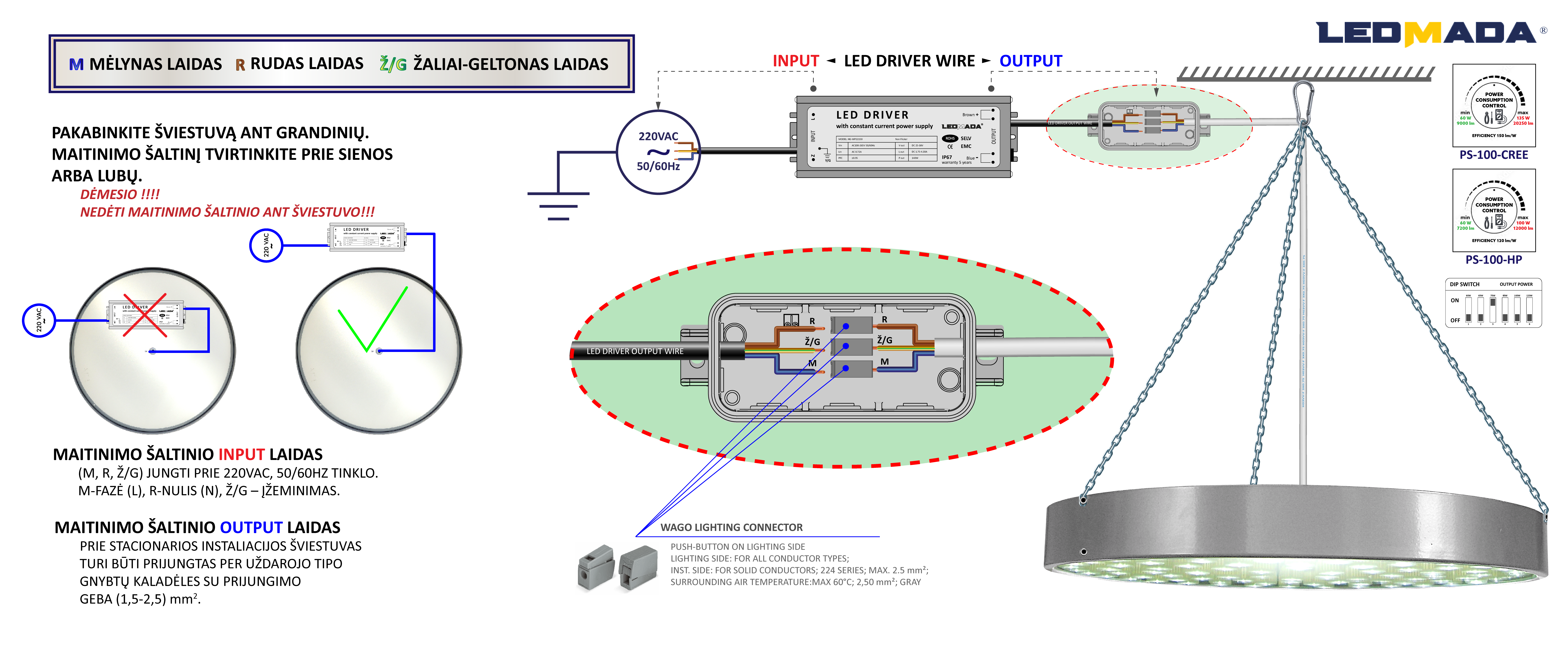

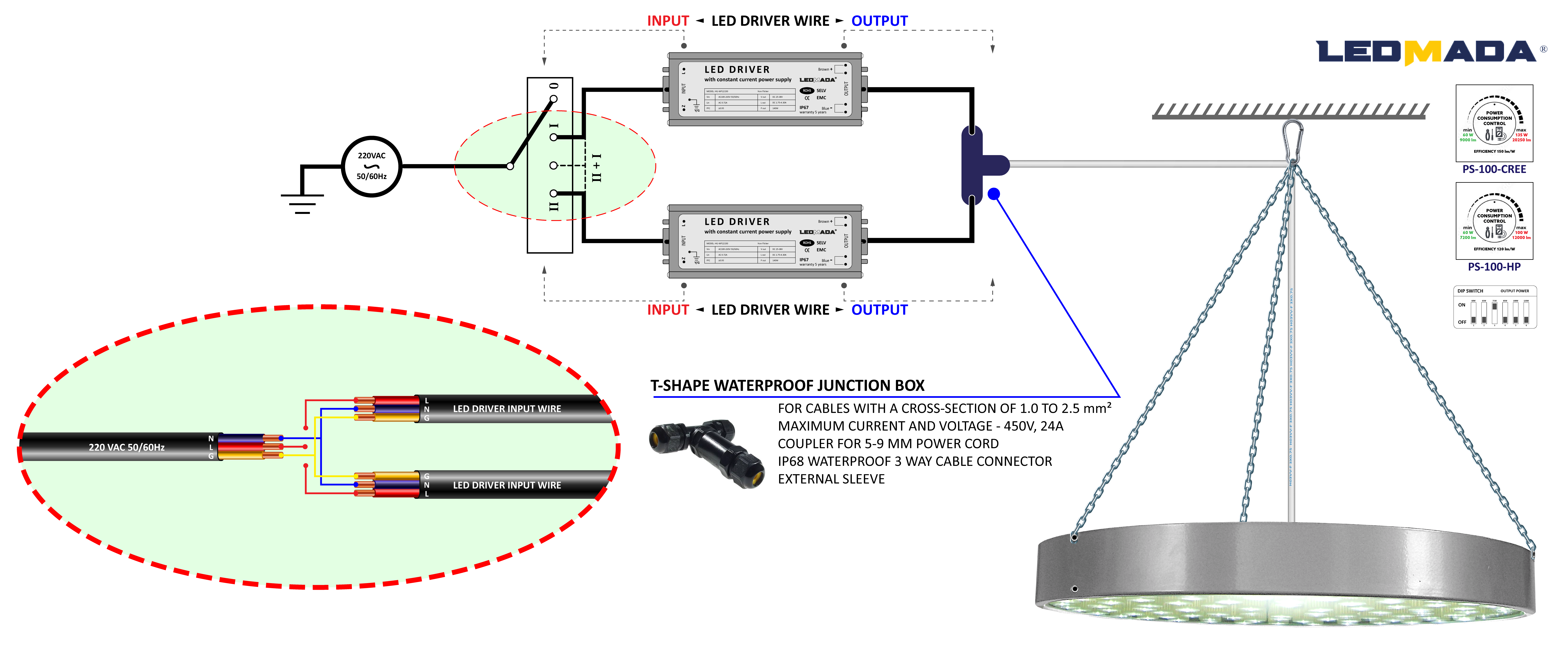

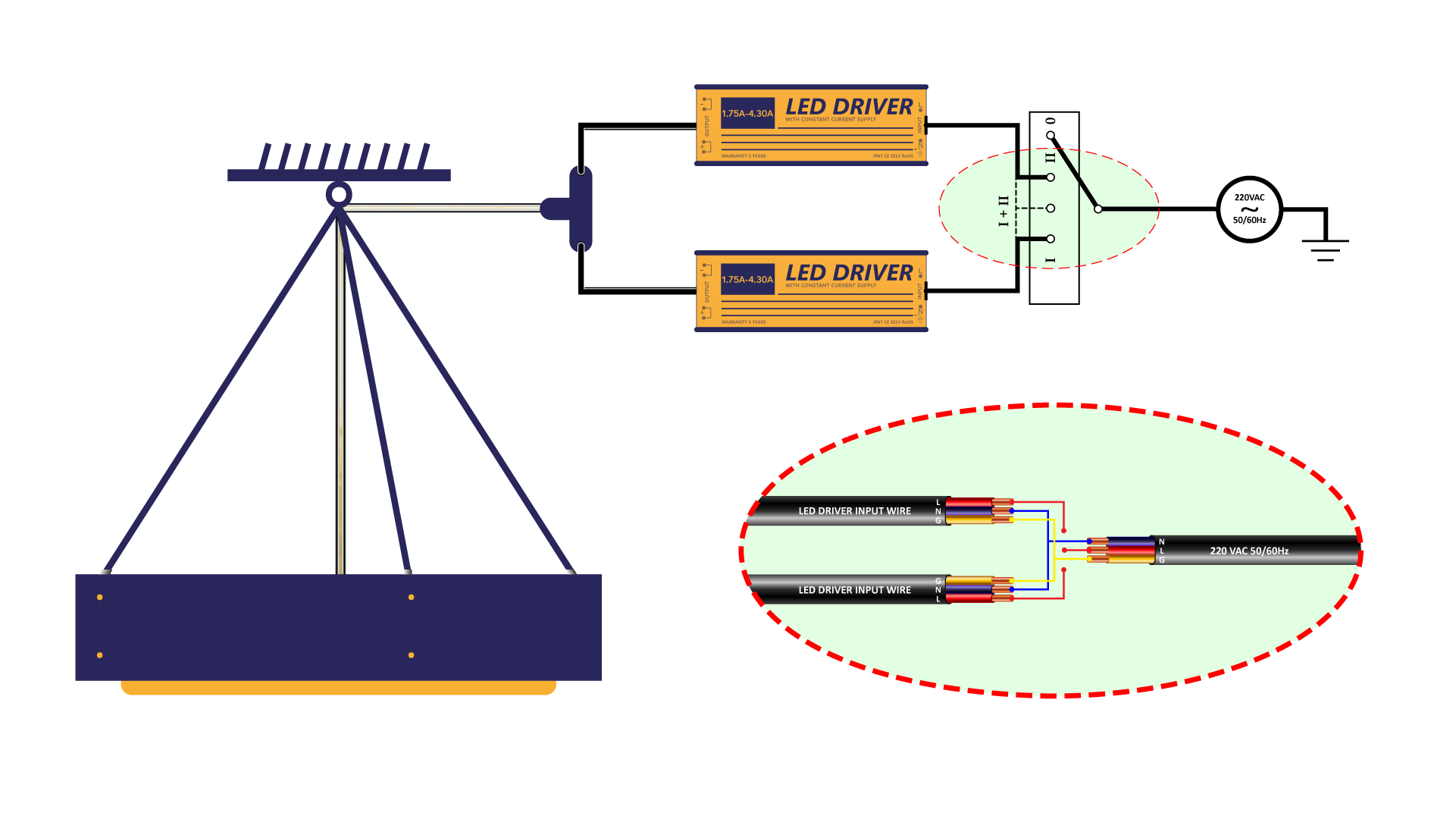

MONTAVIMO INSTRUKCIJA

M-mėlynas laidas, R-rudas laidas, Ž/G – žaliai-geltonas laidas.

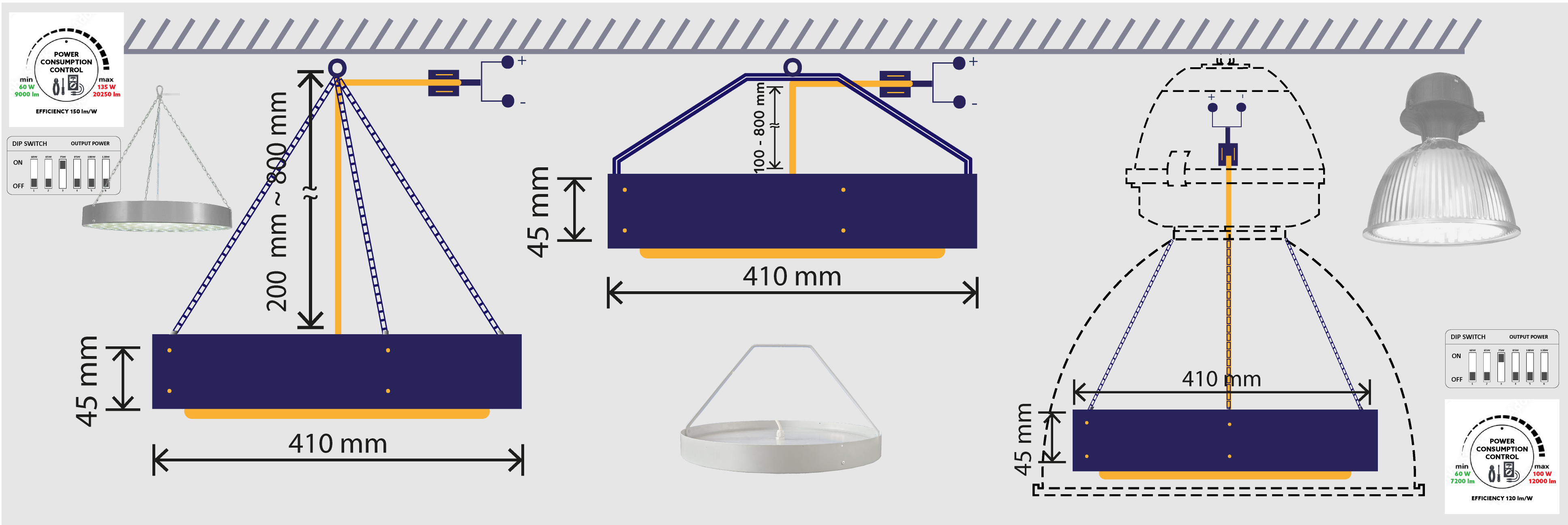

Pakabinkite šviestuvą ant grandinių, maitinimo šaltinį tvirtinkite prie sienos arba lubų.
Maitinimo šaltinio Input laidus (mėlynas, rudas, geltonai-žalias) jungti prie  230V~, 50Hz tinklo, mėlyną-fazė (L), rudą – nulis (N) ir žaliai-geltoną – įžeminimas.
Prie stacionarios instaliacijos šviestuvas turi būti prijungtas per uždarojo tipo gnybtų kaladėlę su prijungimo geba (1,5-2,5) mm2.

Įspėjimai, atsargumo priemonės ir naudojimo instrukcija

MONTAVIMO DARBUS GALI VYKDYTI TIK SPECIALISTAS, TURINTIS ATITINKAMĄ KVALIFIKACIJĄ IR LEIDIMĄ DIRBTI PAVOJINGUS DARBUS

NEUŽDENGTI ŠVIESTUVO NUGARINĖS DALIES. NEDĖTI MAITINIMO ŠALTINIO ANT ŠVIESTUVO NUGARINĖS DALIES



  • Šviestuvas yra I-os apsaugos nuo elektros smūgio klasės ir turi būti įžemintas (žr. 1 pav.)
  • Šviestuvo mechaninio pakabinimo sistema turi išlaikyti 5 kartus didesnį svorį
  • Maitinimo virvėlaidis nekeičiamas, jei jis pažeistas, prietaisas brokuojamas
  • Šviestuvo maitinimo šaltinis neturi būti uždengtas bet kokia medžiaga
  • Prieš montavimą įsitikinkite, kad šviestuvas ir maitinimo šaltinis tvarkingi
  • Šviestuvo negalima spausti, mėtyti ar ardyti
  • Negalima montuoti šalia šilumos šaltinių
  • Prieš montuojant šviestuvą privaloma išjungti įtampos automatus

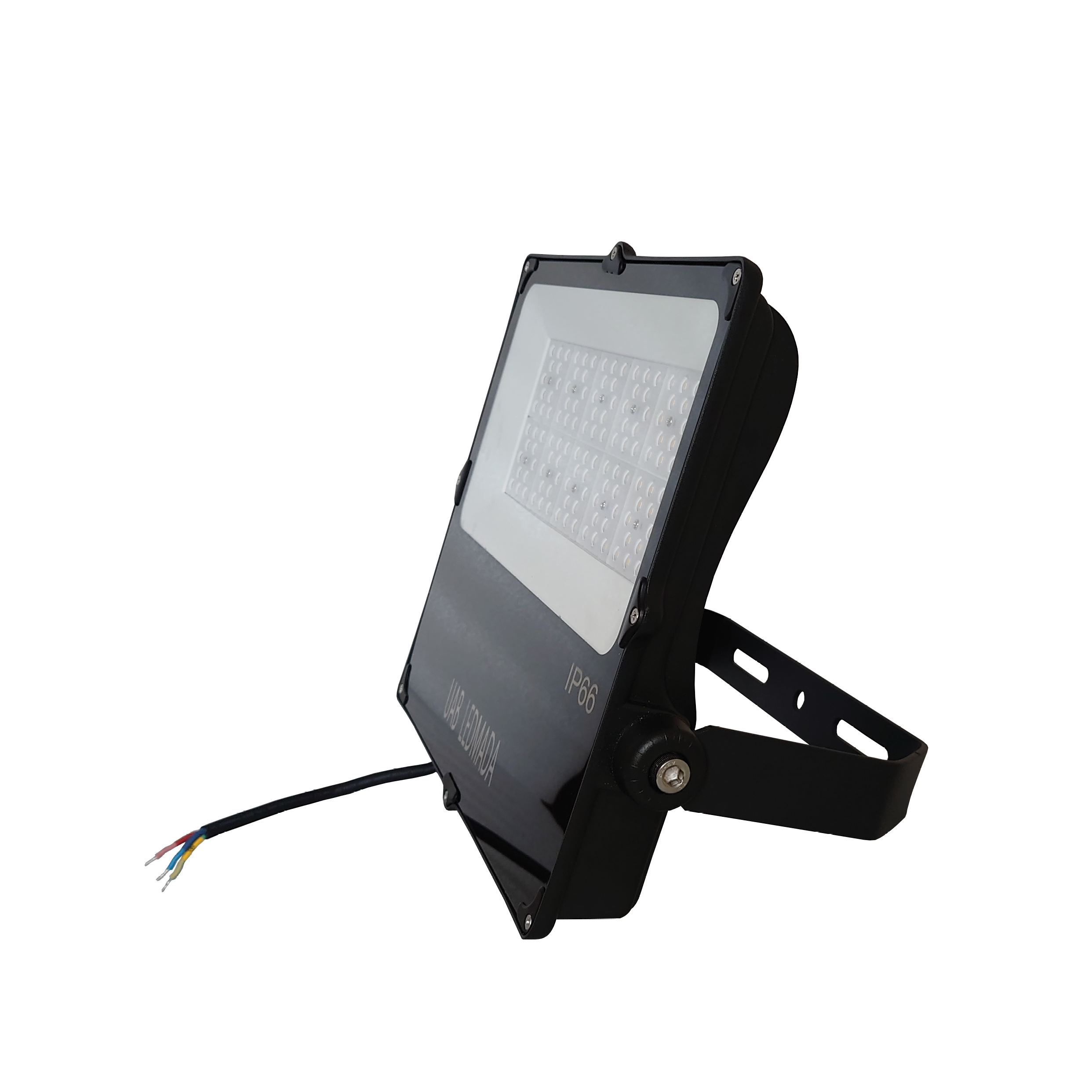

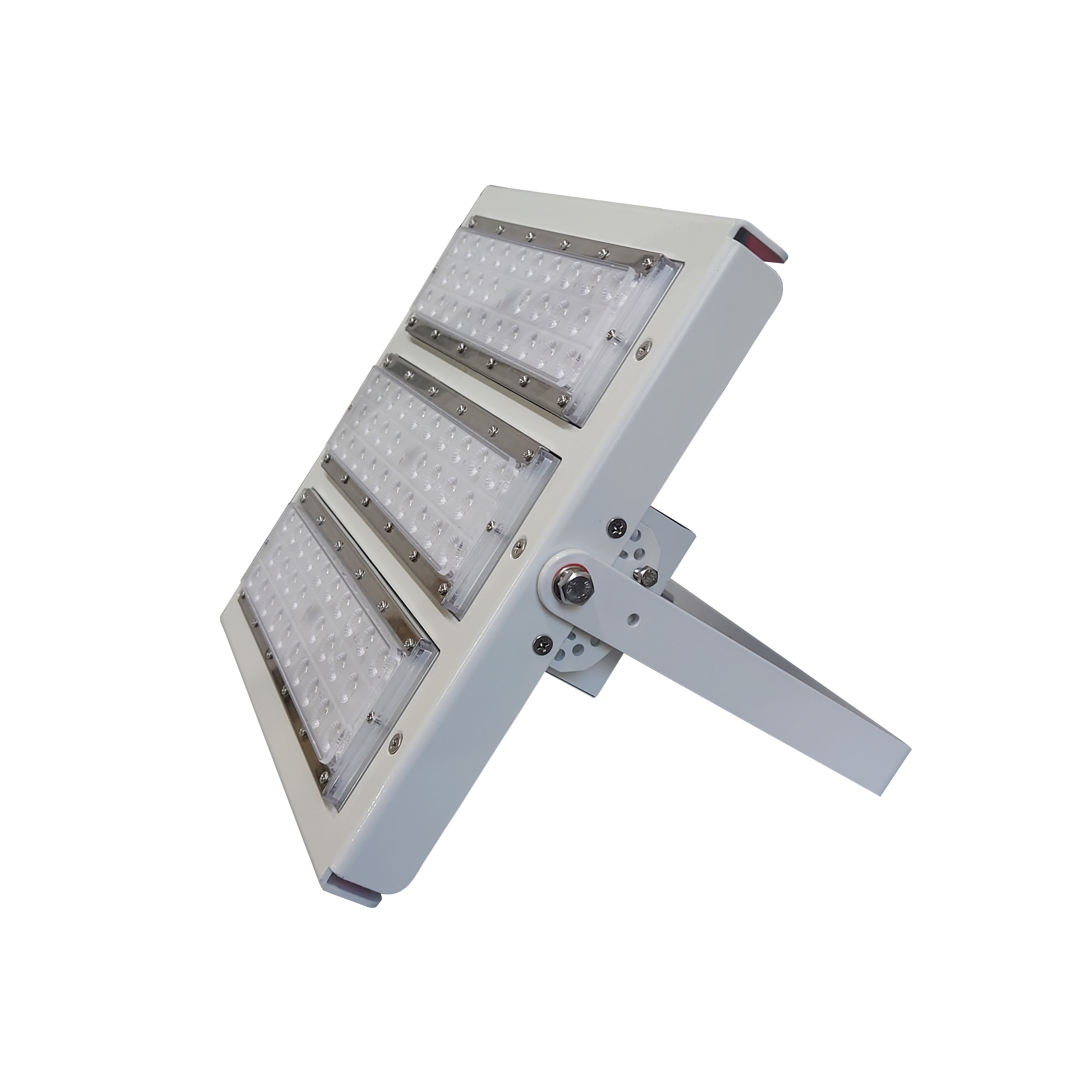

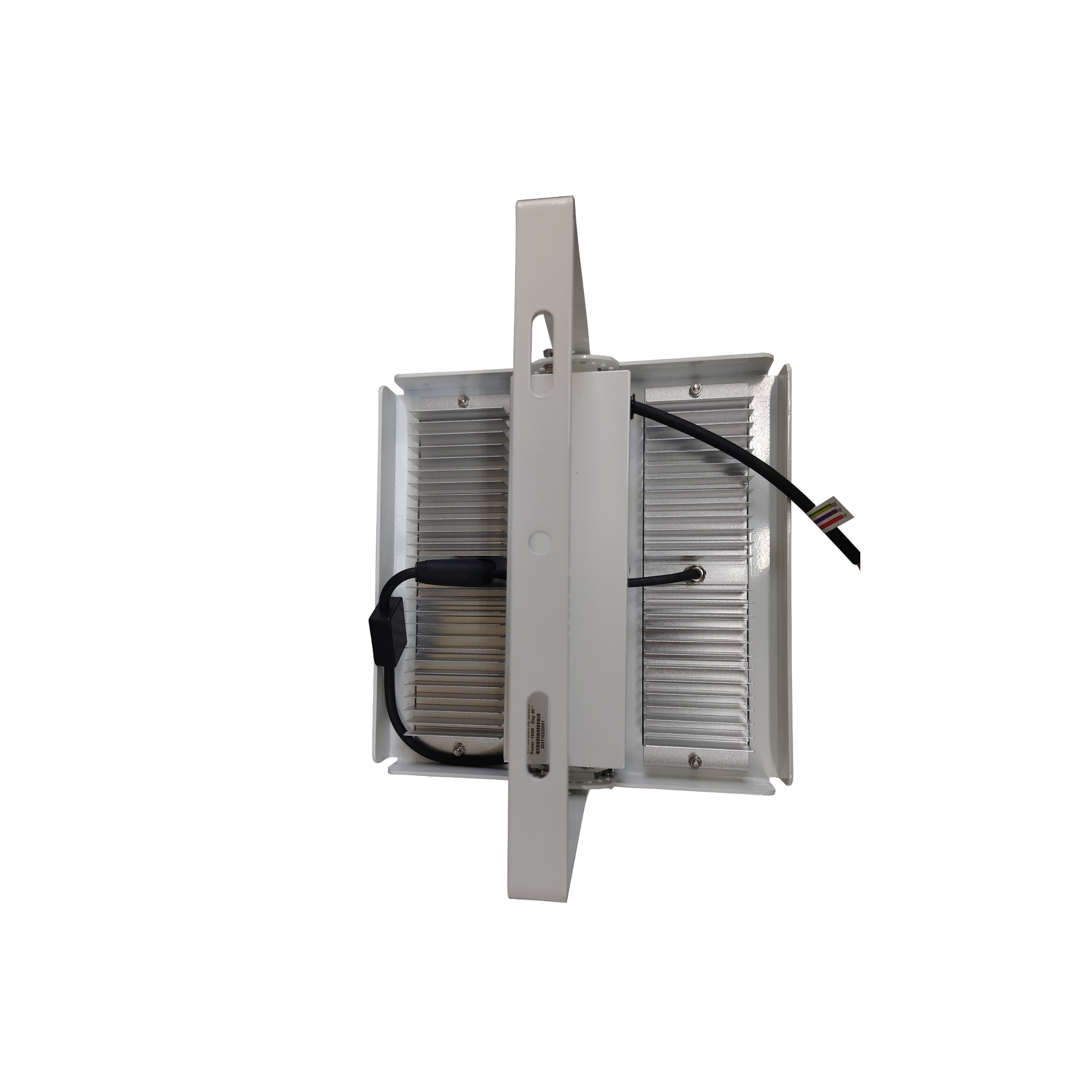

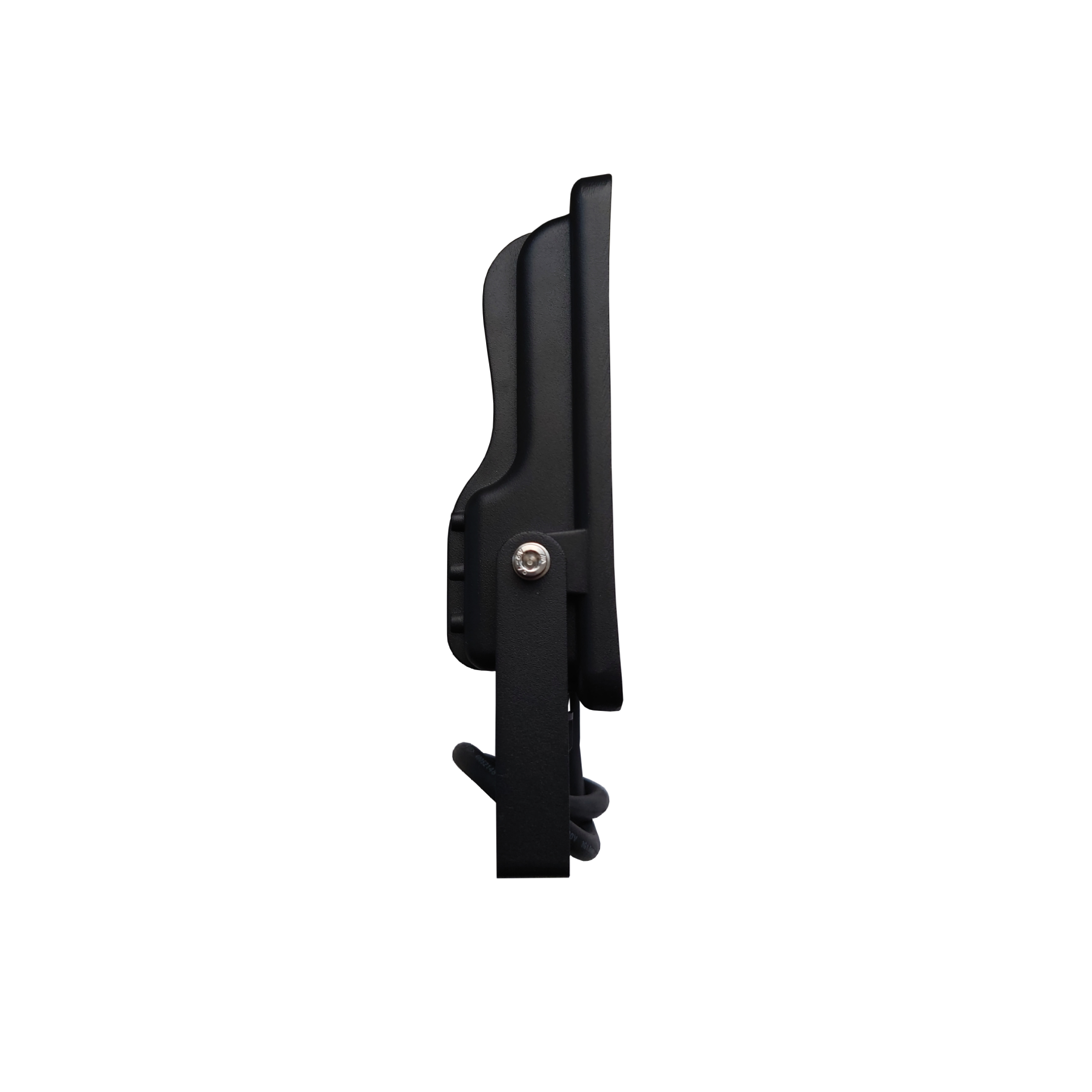

MODULINIAI LED ŠVIESTUVAI

SERIJA LINEAR (50W-250W)

LED CREE J series 5050/LUXEON 5050 FLUX 8000 lm – 40000 lm
BEAM ANGLE 25° 60° 90° CCT 2700K – 6500K
IP66CE WARANTY 5 YEARS
Specifikacija

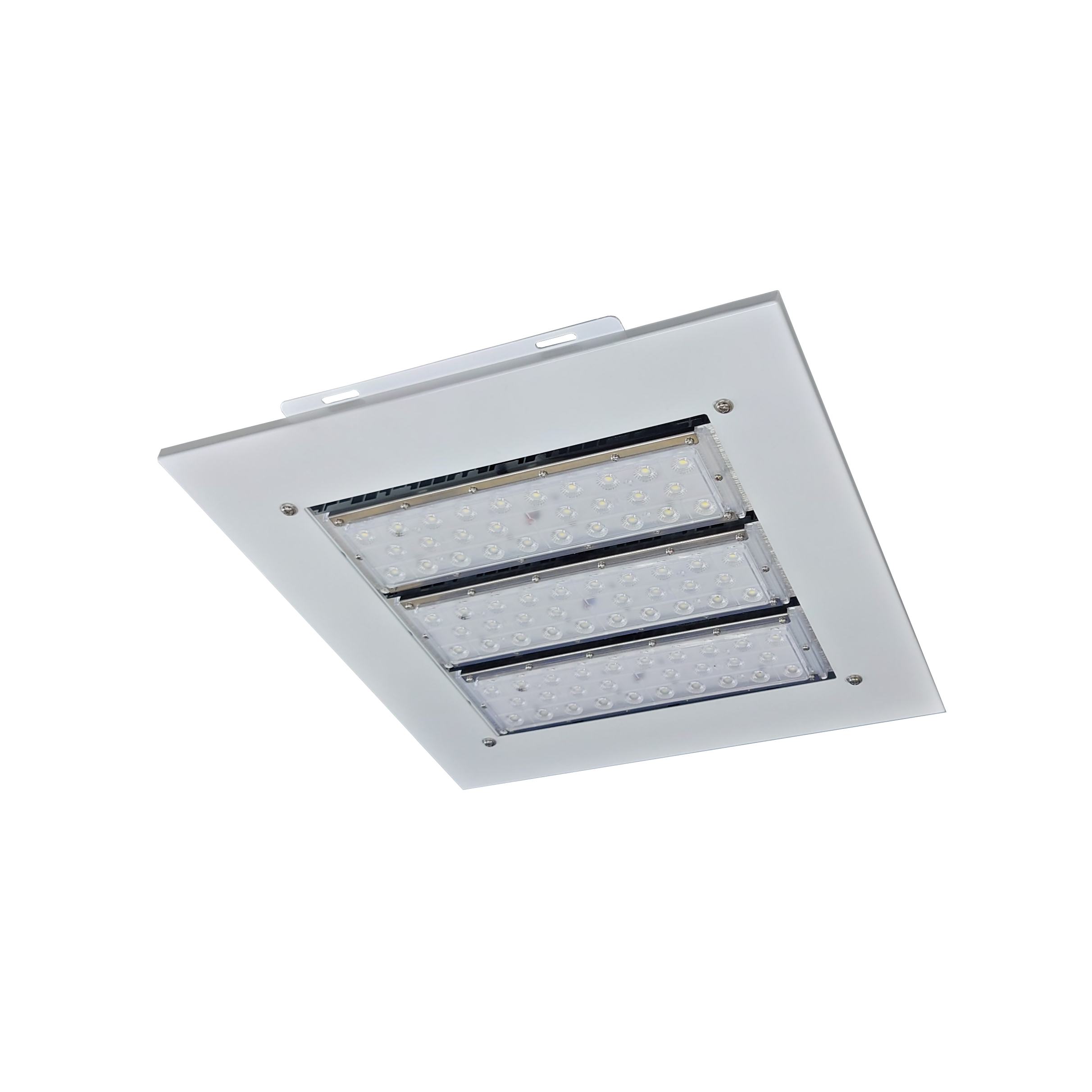

SERIJA SQUARED (100W-150W)

LED CREE J series 5050/LUXEON 5050 FLUX 12000 lm – 24000 lm
BEAM ANGLE 60° 90° CCT 2700K – 6500K
IP66CE WARRANTY 5 YEARS
Specifikacija

SERIJA F-SQUARED (100W-150W)

LED CREE J series 5050/LUXEON 5050 FLUX 16000 lm – 24000 lm
BEAM ANGLE 60° 90° CCT 2700K – 6500K
IP66CE WARRANTY 5 YEARS
Specifikacija

NAUDINGA INFORMACIJA

KAS YRA ŠVIESOS DIODAS?

Šviesos diodas  – tai puslaidininkinis prietaisas, kuris elektros srovę tiesiogiai paverčia šviesos spinduliuote. Angliškai šviesos diodas vadinamas light emitting diode arba LED. Šviesos diodo sandarą sudaro puslaidininkio kristalas, korpusas su kontaktais laidais ir optinė sistema.

AR TAI REIŠKIA, KAD KUO DAUGIAU SROVĖS PRAEINA PRO ŠVIESOS DIODĄ, TUO RYŠKIAU JIS ŠVIEČIA?

Žinoma taip. Kuo didesnė srovė, tuo daugiau elektronų ir skylių patenka į rekombinacijos zoną per laiko vienetą. Tačiau srovės negalima didinti neribotai, nes dėl vidinės puslaidininkio ir p-n sandūros varžos diodas perkais ir suges.

KAIP ŠVIESOS DIODAS REAGUOJA Į TEMPERATŪROS KILIMĄ?

Kalbant apie šviesos diodo temperatūrą, būtina atskirti temperatūrą kristalo paviršiuje ir p-n sandūros srityje. Tarnavimo laikas priklauso nuo pirmojo, šviesos srautas priklauso nuo antrojo. Apskritai, didėjant p-n sandūros temperatūrai, šviesos diodo ryškumas mažėja, nes vidinis kvantinis efektyvumas mažėja dėl kristalinių gardelių vibracijų įtakos. Štai kodėl geras šilumos išsklaidymas yra toks svarbus.

KODĖL BŪTINA STABILIZUOTI ŠVIESOS DIODUI TEIKIAMOS ELEKTROS SROVĘ?

Kaip matyti iš paveikslėlio, veikimo režimais srovė eksponentiškai priklauso nuo įtampos, o maži įtampos pokyčiai sukelia didelius srovės pokyčius. Kadangi šviesos srautas yra tiesiogiai proporcingas srovei, šviesos diodo ryškumas taip pat yra nestabilus. Todėl srovė turi būti stabilizuota. Be to, jei srovė viršija leistiną ribą, LED perkaitimas gali pagreitinti jo senėjimą.  Šviesos diodo keitiklis (angliškai vartojant terminologiją – LED driver) stabilizuoja srovę, tekančią per šviesos diodą.

KAS LEMIA ŠVIESOS DIODO TARNAVIMO LAIKĄ?

Manoma, kad šviesos diodai yra ypač patvarūs. Bet taip nėra. Kuo daugiau srovės praeina pro šviesos diodą, tuo aukštesnė jo temperatūra ir tuo greičiau jis sensta. Senėjimas pirmiausia pasireiškia ryškumo sumažėjimu. Kai ryškumas sumažėja 30% arba perpus, šviesos diodas turi būti pakeistas. Šviesos diodo senėjimas yra susijęs ne tik su jo ryškumo sumažėjimu, bet ir su spalvos pasikeitimu. Šiuo metu nėra standartų, pagal kuriuos būtų galima kiekybiškai įvertinti šviesos diodų spalvos pasikeitimą senstant ir palyginti su kitais šaltiniais.

Ekonomiškumas ir ilgaamžiškumas…

Vienas iš šviesos diodų pranašumų yra jų ilgaamžiškumas. Šių šviesos šaltinių tarnavimo laikas yra 100 000 valandų, o tai yra 10-12 metų nepertraukiamo veikimo. Palyginimui, maksimalus neoninių ir fluorescencinių lempų tarnavimo laikas yra 10 tūkstančių valandų. Tuo pačiu metu šviesos modulyje, kuriame naudojamos liuminescencinės lempos, jas reikės pakeisti 8-10 kartų, o kaitrines lempas vėl „įsukti“ nuo 30 iki 40 kartų. Naudojant LED modulius, energijos sąnaudos gali sumažėti iki 87%!

Patogumas …

Šviesos diodų modulis yra daugiakomponentė struktūra su nepretenzinga elektros instaliacijos schema. Pavyzdžiui, penkiasdešimt šviesos diodų grandinėje vienas ar du sugedę ne tik neleidžia išjungti reklamos fragmento, bet net neturi įtakos visai šviesos spinduliuotei. Didžiuliai šviesos diodų ištekliai praktiškai išsprendžia problemas, susijusias su poreikiu jas pakeisti. Be to, šviesos diodai gali patikimai veikti plačiausiu darbinės temperatūros diapazonu.

Saugumas …

Kartais, nuo daikto patikimumo priklauso žmonių gyvybės. Šviesos diodų naudojimas informacijos rodymo įtaisuose (kelio ženkluose, šviesoforuose, informacinėse lentose ir kt.) žymiai pagerina jų matomumą ir suvokimą. Neatsitiktinai daugelyje didelių išsivysčiusių šalių miestų nebėra įprastų šviesoforų, o šviesos diodų schemos naudojamos oro ir paviršiaus navigacijos sistemose. Kitas aspektas, dėl kurio teikiama pirmenybę šviesos diodams, yra jų ilgaamžiškumas ir antivandalinės savybės. Šviesos šaltiniai yra pagaminti iš plastiko, dėl to jie atsparūs mechaniniams pažeidimams. Įprasta įtampa, reikalinga vienam šviesos diodui veikti, yra 3-4 voltai. Todėl tokiomis sąlygomis, kai reikia laikytis didesnių saugos priemonių arba neįmanoma naudoti aukštos įtampos, šviesos diodai yra geriausias pasirinkimas. Vienas iš svarbių šviesos diodų pranašumų yra jų atsparumas žemai temperatūrai.
